Долбежный станок создан для выборки канавок, гнезд, пазов в дереве или металле. Сверлильно-долбежный резец вращается вокруг своей оси и совершает возвратно-поступательное движение перпендикулярно плоскости стола. Деталь совершает движения подачи, которое имеет прерывистый характер.

Устройство долбежного станка

схема долбежного станка

схема долбежного станка

Долбежный станок представляет собой полое основание, на которой закреплена стойка. Внутри колонны размещены приводные механизмы, а под ней электромотор. На лицевой части стойки находится долбяк, снизу которого закреплен резцедержатель. Положение исполнительного органа относительно столешницы изменяется с помощью зажимов. Ход долбяка определяет длину обработки детали. Относительно детали уровень долбяка тоже можно изменять. Привод ползуна работает на механической или гидравлической тяге.

Самый крупный промышленный долбежный станок по металлу обладает максимальной амплитудой ползуна до 160 см и поперечником столешницы 160 см. Долбежные станки широко применяют в работах по дереву: производстве мебели и столярных изделий.

Самодельный долбежный станок

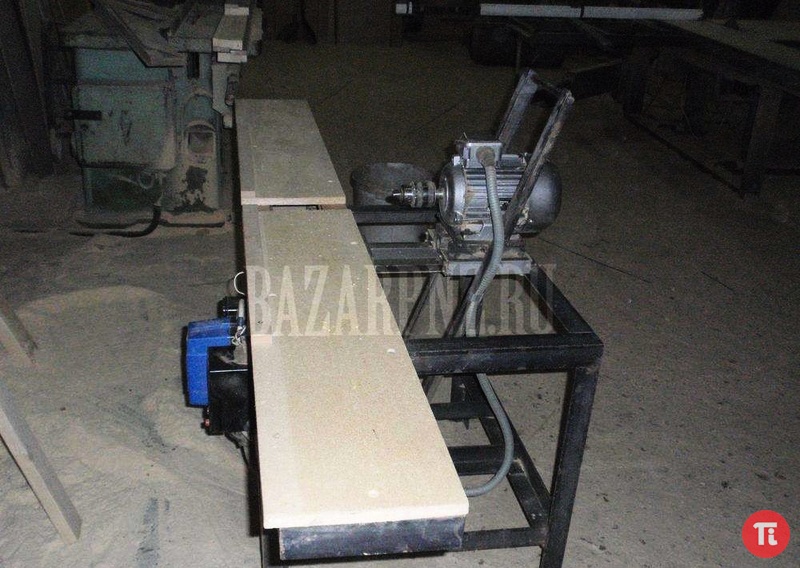

самодельный долбежный станок с вертикально расположенным исполнительным инструментом

самодельный долбежный станок с вертикально расположенным исполнительным инструментом

Выбор сверлильно-долбежных станков достаточно велик, как и их стоимость. Поэтому для домашней столярной мастерской своими руками можно сделать небольшой долбежный станок. Мы представляем две модели: первая требует больших вложений труда, исполнительным механизмом второй будет ручной фрезер.

Станок из того, что можно найти в любом гараже

Чтобы своими руками сделать долбежные станки, необходимы навыки сварщика, токаря и разнообразный металлический хлам:

  • электродвигатель, подойдет от стиральной машинки;
  • кусок швеллера;
  • металлический уголок 30 х 30 и уголок 50 х 50;
  • толстая фанера;
  • штыри;
  • струбцины;
  • обрезки труб;
  • гайки 4 шт.

Изготовление самодельного станка по дереву:

  • рама станка сваривается из швеллера, по которому на направляющих перемещается платформа. На левом конце швеллера привариваем площадку для крепления электродвигателя. В ней необходимо просверлить отверстия под крепежные болты;
  • на правый конец своими руками привариваем металлическую пластинку длиной, равной ходу каретки. С каждой стороны швеллера должно выступать по 5 — 7 см. На выступающие части привариваем уголки 30 х 30 углом вверх — это будут рельсы для каретки;
  • на рельсы накладываем такие же отрезки уголков и к ним перпендикулярно привариваем рельсы для поперечного перемещения, на которые накладываем вторые, приваренные уже к платформе. Из уголка собираем основу платформы, площадку вырезаем из дерева (фанеры);
  • к платформе крепим самодельные струбцины, сделанные из штырей, гаек и отрезков труб;
  • подключаем электрический провод с вилкой к двигателю;
  • рельсы обильно промазываем солидолом и станок готов к работе.

Станок из ручного фрезера

площадка для фрезера с продольным рычагом

площадка для фрезера с продольным рычагом

Долбёжный станок такой конструкции обладает несколькими преимуществами:

  • сама фреза и обрабатываемый участок дерева находятся на виду, значит, процесс можно контролировать;
  • можно задать горизонтальный уровень перемещения фрезы, то есть на множестве заготовок выполняются одинаковые гнезда.

Для изготовления своими руками понадобятся следующие материалы:

  • брусок из дерева;
  • фанера 10 мм;
  • металлический штырь;
  • саморезы;
  • электролобзик;
  • шуруповерт.

Процесс сборки станка своими руками:

  • вырезаем из фанеры прямоугольник, размеры которого зависят от габаритов фрезера;
  • прикрепляем на саморезы два бруска по кромкам. На бруски будут опираться рукоятки фрезера, это учитывается при выборе высоты. Фрезер должен выставляться по уровню, чтобы ось электромотора располагалась строго горизонтально;
  • для крепления фрезера предусматривается металлический штырь. В брусках и основании фрезера под него просверливаются отверстия.
крепление фрезера на площадке

крепление фрезера на площадке

Установив фрезер, можно использовать его в качестве сверлильно- долбёжного станка. Однако перемещать и держать его придется вручную. Чтобы улучшить эргономику устройства, дополняем его толкателями-рычагами:

  • вырезаем из фанеры большой прямоугольник, на его длинный край с помощью саморезов крепим брусок. К бруску своими руками прикручиваем толкатель-рычаг в продольном направлении. Он будет перемещать инструмент по глубине.

Чтобы передвигать инструмент перпендикулярно, необходимо перемещать нижний фанерный пласт. Шток дополнительного рычага фиксируется к бруску справа на длинной стороне фанеры. К рабочей столешнице прикрепляем сустав с ручкой. Для качественного использования этого механизма необходимо, чтобы два листа фанеры плавно и легко скользили друг по другу. Поэтому можно один из них заменить металлическим листом, поставить на шарикоподшипники или натереть воском.

Для продольного перемещения оборудуем направляющие, а ход фрезы ограничиваем, установив ограничители в брусках. Чтобы выставить высоту заготовки перед началом работы, используем брусочки различных размеров, после чего заготовка крепится струбцинами и обрабатывается.

Первый видеоролик демонстрирует работу долбежного станка, изготовление которого мы описали:
